今回は洗浄対象となる配水管路付近での給水栓で濁水が頻繁に発生する為に、その原因の特定と対策の為に委託されました。洗浄作業は管路内部を不断水式内視鏡カメラ（以下、内視鏡カメラ）で調査し、堆積物や菅内面付着物を確認した後、除去作業のために区間断水し”「SCOPE工法」を実施しました。
特殊洗管（SCOPE工法）
SCOPE工法では、まず既設の消火栓等の下にあるボール式補修弁から、内視鏡カメラにより管路内を調査しました。（図1）

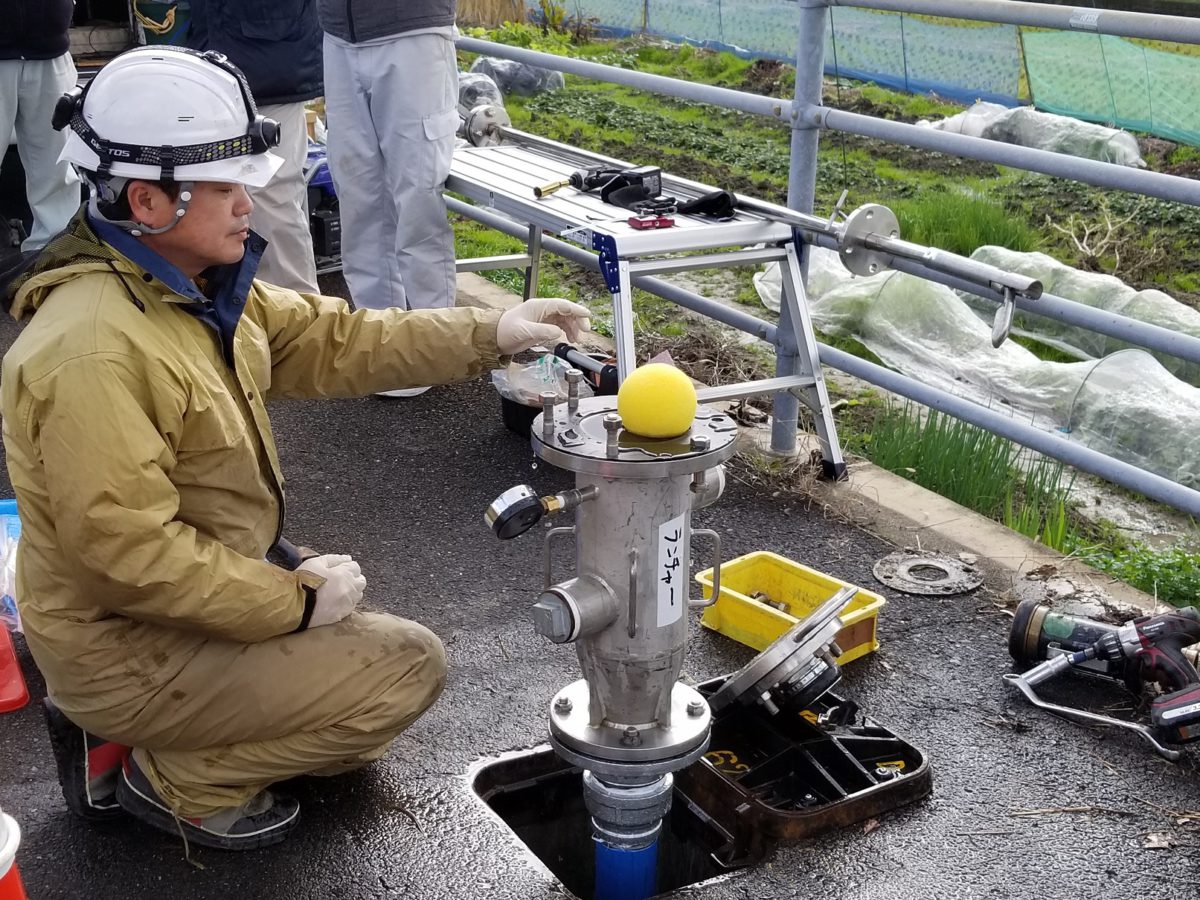

そして、消火栓等の補修弁（ランチャー）から球形の軟質ウレタン樹脂（以下、PCボール）を投入して摩擦力と水流による洗浄洗管し、下流の消火栓等（キャッチャ）よりPCボールを回収しました。（図2）
最後に洗管後に再度内視鏡カメラ調査し洗管効果を検証致しました。
内視鏡カメラによる洗管効果の検証
事前の内視鏡カメラ調査で管内部全体に付着物を確認しました。（図3）洗管後は管内面の付着物の除去を確認しました（図4）。付着物の除去後にマンガンと考えられる色素沈着を確認しました。
管路全体に内面付着物が層となって存在しカメラ挙動により容易に剥離することで洗管前では視界不良が発生していましたが、洗管後には除去され視界不良も改善されました。付着物が除去されたことにより内面防食状態が健全であることも確認できました。
今回の洗管では軟質の錆並びに管内面付着物、堆積物が概ね除去され濁水発生要因の削減が出来たと考えます。
