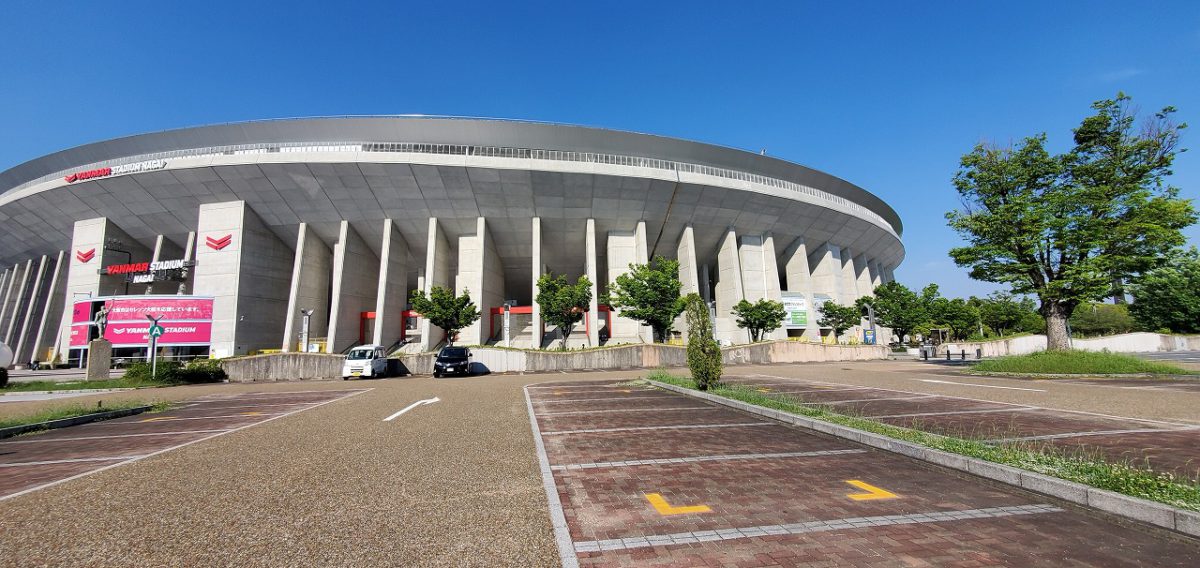

大阪市内の都市型大規模公園の漏水調査をしました

大阪市内の大規模公園の漏水調査を実施しました。

公園全体の水道使用量が昨年の同じ月と比べて5,000㎥以上増えており、漏水の可能性ががあるために当社に依頼されました。

公園は建設から50年以上経過して管路も老朽化しており、漏水箇所が複数の可能性があり、漏水量も多い為に早急に発見して修繕する必要がありました。

今回の漏水調査は以下の手順で進めました。

公園漏水調査フロー図

1.エリア別の漏水量の把握

公園は65ha程度あり調査が広範囲であるために、各エリア別に簡易型の流量計を給水管に設置して、分岐部分のバルブの開閉によりエリア区画の漏水量を把握し漏水調査の計画を策定いたしました。



漏水区画特定のために超音波流量計を設置

音聴調査

まず、漏水区間の配管のバルブや蛇口をすべて漏水時に発生する噴出音がないかを音聴棒という器具で調べます。蛇口やバルブなどに漏水音が発見できたら付近の地面を配管から発生する漏水音を漏水探知機を使って探査します。



音聴棒による弁栓音聴調査

また、地下に埋設された給水管の漏水によって発生する振動音を漏水探知器によって検出するために、水道管の埋まっている地上にて1m間隔で漏水箇所を探索します。作業方法は、音を頼りに漏水を探査するために使用水が少なく各種騒音の比較的少ない時間帯を利用します。



漏水探知機による路面音聴調査

トレーサー式漏水調査

音聴で発見が困難な箇所については水道管内部にヘリウムガスを注入して漏水箇所から噴出するガスをヘリウム検知機で検知して漏水箇所を特定するトレーサー工法を実施しました。ヘリウムガスは空気より軽いために、漏水箇所からのガスは真上に出てくるために検知機で漏水箇所の特定が可能です。



ヘリウムガスによるトレーサー調査
トレーサーガスの注入状況

漏水箇所の特定作業

各音聴調査で探知された音の発生地点が漏水によるものか、他の雑音なのか、使用水による流水音なのかを判別し、漏水が原因によるものであれば漏水地点を特定します。漏水の疑いのある地面にハンマードリル・ボーリングバーを用いて、穴をあけ、音聴棒を配管に近づけて、漏水音と水の漏れにより場所を特定します。



漏水箇所の特定

漏水調査結果

最終的に今回の調査で公園内に7箇所で約8.8㎥/時間、6,000立米程度の漏水を発見しました。



漏水箇所の特定

漏水調査はトクスイに相談ください

今回の調査は64haの大規模公園でありながら、地上から発見不可能な地下漏水をを数箇所発見しました。当社は熟練した技術者と特殊な探査機器により正確に特定が可能です。漏水にお困りであればトクスイに連絡相談ください。

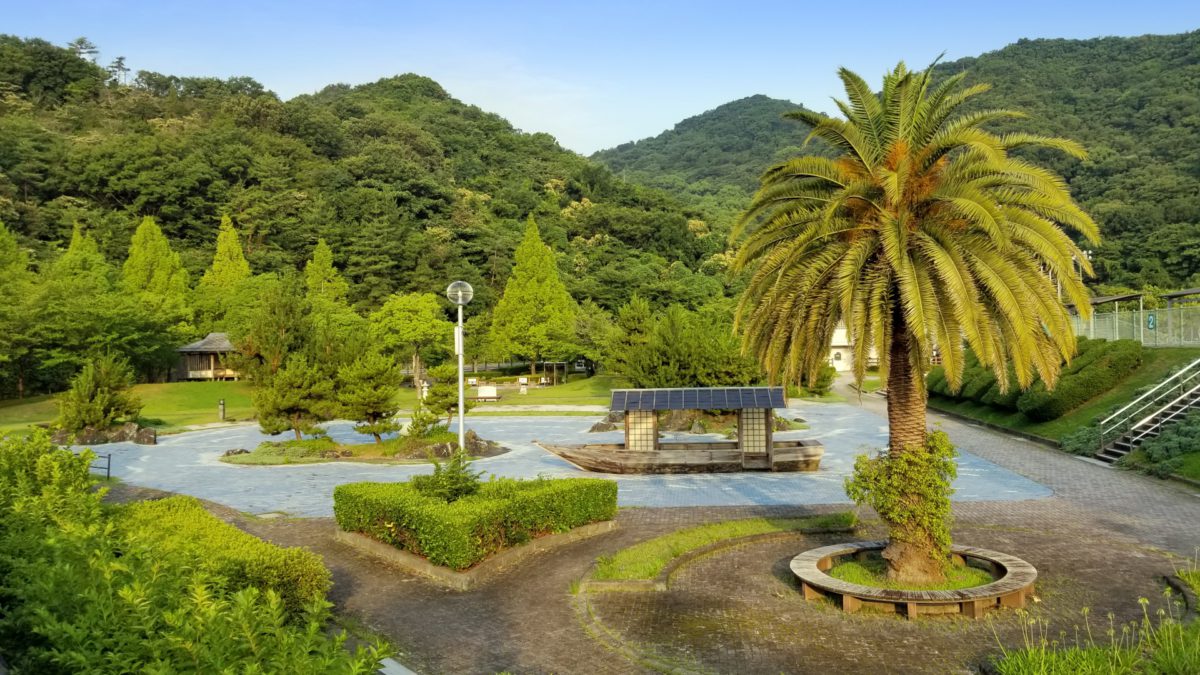

大規模公園の漏水調査をしました。

徳島県の公園の漏水調査を実施しました。調査した公園は広大な敷地で、丘陵地の斜面にいろいろな広場が整備されており、水道菅の長さの延長も2 KM程度ありましたが漏水を発見することができました。

1.漏水の状況

公園の管理事務所は水道メーター検針値と請求金額が最近増加傾向であった為に、水道メータを24時間で確認しました。メーターは冬場で水道の利用は少ないにもかかわらず30㎥以上動いており、丘の上の貯水槽に送る揚水ポンプが頻繁に稼働している為に漏水を疑いました。公園内を巡回したが地表では漏水を確認できず、公園の配管図面が古い為に正確な敷設場所が判らない状況でした。



漏水により著しい水位低下
公園の貯水槽の水位が漏水により低下しポンプが頻繁に稼働

2.調査方法の選定

公園内には水栓やバルブが少なく、管路の敷設場所が明確ではないので、水道菅の上を調査して漏水音より場所を特定する音聴調査より、トレーサーガスを管内に注入してガス検知器で漏洩場所を探すトレーサー式漏水調査を実施しました。



広大な公園で漏水が発生
広大な公園敷地で配管の正確な位置が不明

3.トレーサー式漏水調査

調査では管内の水を排水し、水道菅内にヘリウムガスを充填しました。その後に、ガス検知器で水道菅が敷設されている地表をガス漏洩の調査しました。



トレーサー式漏水調査
トレーサーガス(ヘリウム)検知器により漏水箇所を特定

調査の結果は2箇所ので漏洩場所が検知されました。その中で一箇所は構造物の下で漏水の修理がが困難な場所でありました。



漏水箇所の発見

6.漏水調査はトクスイに相談ください

今回は配管が2 KM程度ある広大な公園で、配管の敷設場所も曖昧にもかかわらず、2箇所の漏水を発見しました。

漏水調査は熟練した技術者と特殊な探査機器により正確に特定が可能です。漏水にお困りであればトクスイに連絡相談ください。

>>>漏水かな?と思ったら

プール循環配管での漏水調査を実施

プールの循環配管で漏水調査を実施しました。プールが1日20トンほど水位が低下し、プール水の循環配管内部での漏水の可能性がある為に依頼がありました。

トレーサー調査を実施

ヘリウム注入口及び止水プラグ
気密確保に風船型の止水プラグを使用して同バイパスからヘリウムを注入

漏水調査はプールの側部のろ過循環水の吸水口からポンプ手前の約50メートル程度でした。配管が塩化ビニル管で口径200mmでした。

プールの循環配管は水圧が低く漏水の噴出音が発生しないために漏水探知機を用いた音聴工法はできません。今回は配管内部にヘリウムガスを充填してトレーサー調査を採用しました。

気密確保に止水プラグ

トレーサー調査
ヘリウム検知器による探索

プールの吸入口に風船型プラグを挿入して気密を確保して、配管内部にヘリウムガスを充填しました。

ヘリウムガスが管路に充填されたのを確認後、ヘリウム検知器で配管の破損部分がら漏れ出すヘリウムガスを探索しました。

最終的にプールサイド近くで反応があり漏水箇所を特定しました。今回の漏水箇所は図面上で確認したところは配管継手の可能性があります。

漏水調査はトクスイに相談ください

今回は通常の音聴調査では難しい循環配管をトレーサーガスにより漏水を発見しました。漏水調査は熟練した技術者と特殊な探査機器により正確に特定が可能です。漏水にお困りであればトクスイに連絡相談ください。

>>>blog トレーサー工法について

>>>blog  漏水の特定方法について

学校施設で揚水管1kmの漏水調査を実施しました

大阪の学校施設で水道管(揚水管)の口径100mmで距離が約1kmでの0.5リットル/分程度の微量漏水をピンポイントに特定しました。今回は通常の音聴調査では発見が難し為にトレーサー工法を採用しました。

1.学校施設の揚水管でポンプが連続稼働

左手のポンプ場から丘の上の校舎の貯水槽までの約1kmの揚水管で漏水発生

漏水は水道局の水道メーター近くのポンプ室から丘の上の校舎の貯水タンクまでの約1kmの揚水管でした。ポンプが漏水のために連続稼働しているために漏水の可能性があるが、地上に噴出せずに場所が特定できない為に依頼がありました。

1.音聴調査

夜間の路面音聴調査

今回は2段階の方法で調査を実施しました。まず1日目は比較的静かな夜間に1kmの管路上の路面を漏水探知機で音聴しました。しかし漏水量が微量であるために漏水の際に発生する噴出音は確認できませんでした。

2.トレーサー調査

トレーサー工法
ヘリウム検知機(トレーサー工法)による調査

次に2日目は管内部にヘリウムガスを注入して漏水箇所から噴出するガスをヘリウム検知機で検知して漏水箇所を特定するトレーサー工法を実施しました。ヘリウムガスは空気より軽いために、漏水箇所からのガスは真上に出てくるために検知機で漏水箇所の特定が可能です。

今回はヘリウムガスを貯水槽手前から注入しました。管内部に充填するまでに管口径が100mmで1KM程度有るために2時間程度かかりました。



漏水場所の特定

管路にヘリウムガスが充填されたのを確認してからヘリウム検知機により1KMの揚水管の上の管路を探索しました。その結果、ポンプ近くでガス検知器が反応がありました。よりピンポイントに確定する為に、ガス濃度が高い場所に地面にドリルで穴を開けて漏水箇所を特定しました。

3.ピンポイントに漏水箇所を特定

漏水箇所を確認

その後、漏水箇所の修理では配管の継手からの漏水で0.5リットル/分程度の微量漏水でした。

4.漏水調査はトクスイに相談ください

今回の調査は1kmという距離で非常に微量な漏水をピンポイントに発見できました。漏水調査は熟練した技術者と特殊な探査機器により正確に特定が可能です。漏水にお困りであればトクスイに連絡相談ください。
